От замера до сборки в цехе · Комплект лестницы

Комплект лестницы с двумя поворотами: обходим трубы и инженерное оборудование

В зоне будущей лестницы уже находились насосы, фильтры, коллекторы и трубы. Спроектировали лестницу так, чтобы пройти мимо оборудования, сохранить одинаковую геометрию ступеней на маршах и аккуратное примыкание к стенам.

Два поворота через площадкиОбход коммуникацийСборка в цехе

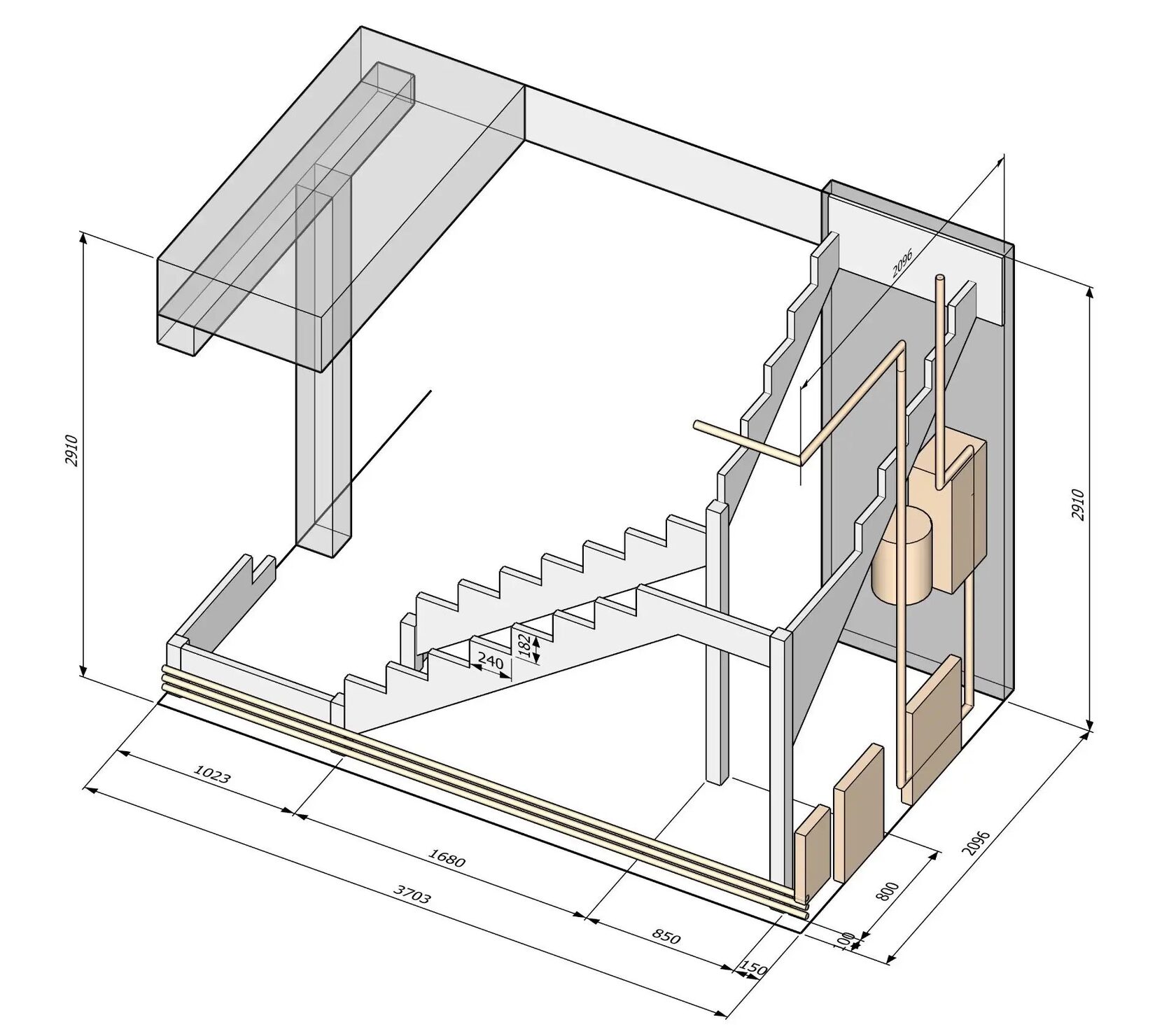

Проект лестницы с двумя поворотами и площадками в обход настенного оборудования — Общий вид проекта. Два поворота через площадки помогают набрать высоту и пройти мимо оборудования.

Главное решение

Весь несущий каркас отступает от стен, а сами ступени доходят до стены вплотную. Технический отступ остаётся под ступенями и не образует видимой щели вдоль лестницы.

Задача: вписать лестницу между существующими коммуникациями

Приборы и трубопроводы вдоль стен ограничивали положение будущих маршей и опор. Нужно было разместить лестницу с двумя поворотами, не перекрыв оборудование каркасом и не поставив опорные столбы на трассы труб.

При этом обход коммуникаций не должен был привести к разной высоте ступеней, неудобным поворотам или случайному расположению несущих элементов. Надёжность конструкции, удобство движения и внешний вид рассматривали вместе.

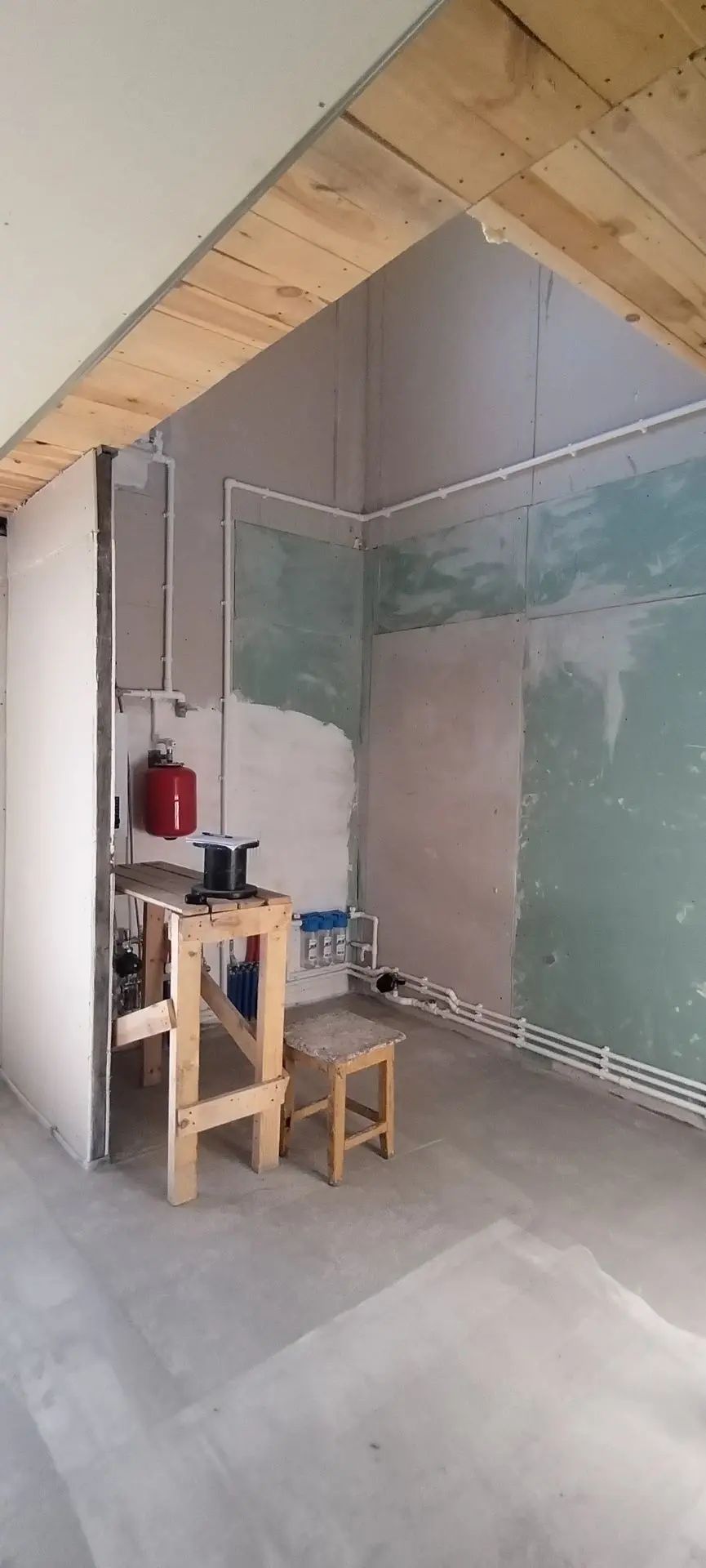

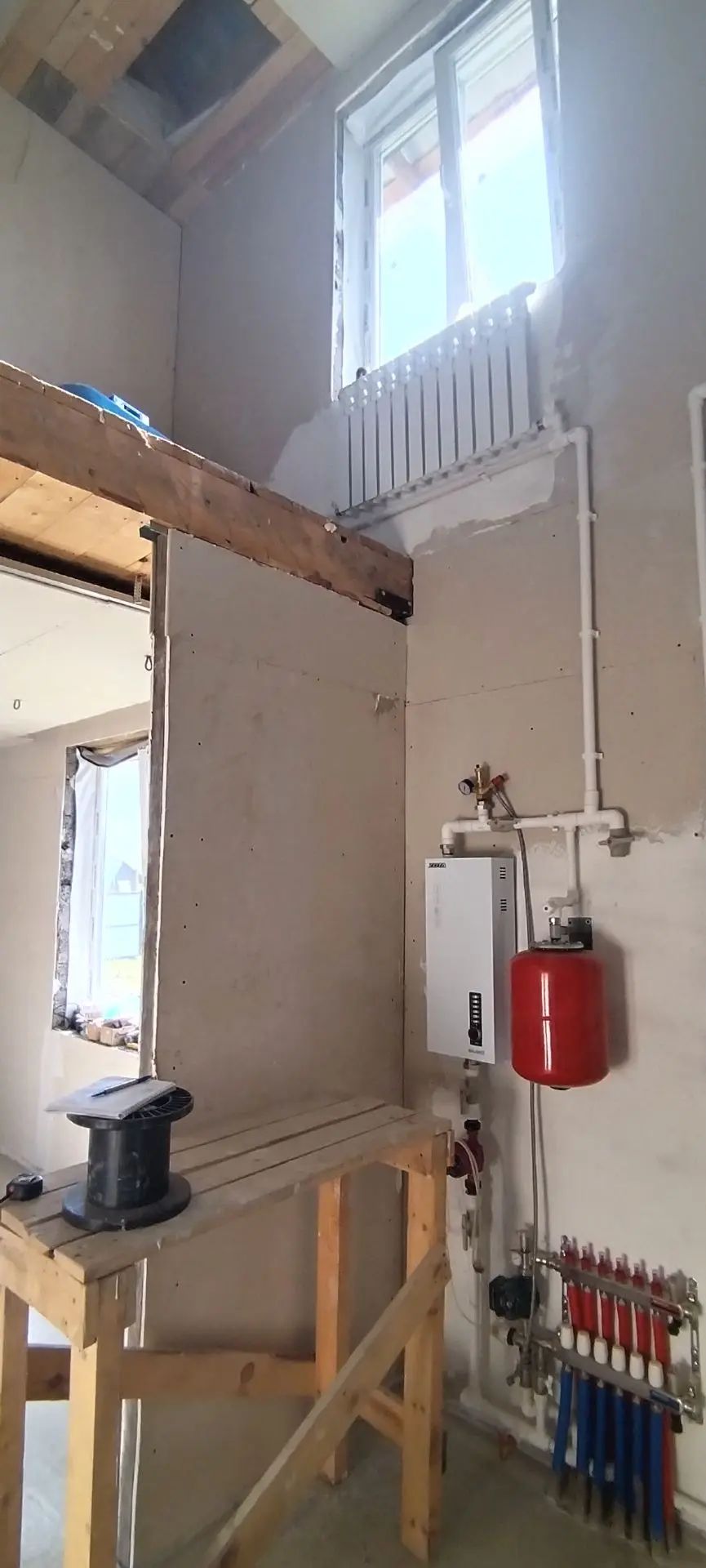

Исходное помещение: трубопроводы и инженерное оборудование в зоне будущей лестницы — Исходное помещение. При проектировании нужно учесть не только проём, но и оборудование вдоль стен.

Настенное оборудование и коллектор отопления под проёмом будущей лестницы — Оборудование на разной высоте задаёт ограничения для косоуров, площадок и опор.

Замер: фиксируем высоту и выступ каждого прибора

Для такого проекта недостаточно измерить высоту между этажами и размеры проёма. На замере отдельно фиксируем высоту расположения каждого прибора — насосов, фильтров и другого оборудования, — а также его габариты и расстояние от стены.

Отдельно отмечаем, где и на какой высоте проходят сантехнические трубы, насколько они выступают от стен. Эти данные позволяют увидеть, куда можно поставить опору, на какой высоте должен пройти косоур и где разместить поворотную площадку.

В проект переносим и помещение, и коммуникации. Так проверяем их взаимное положение до изготовления деталей, когда конструкцию ещё можно скорректировать.

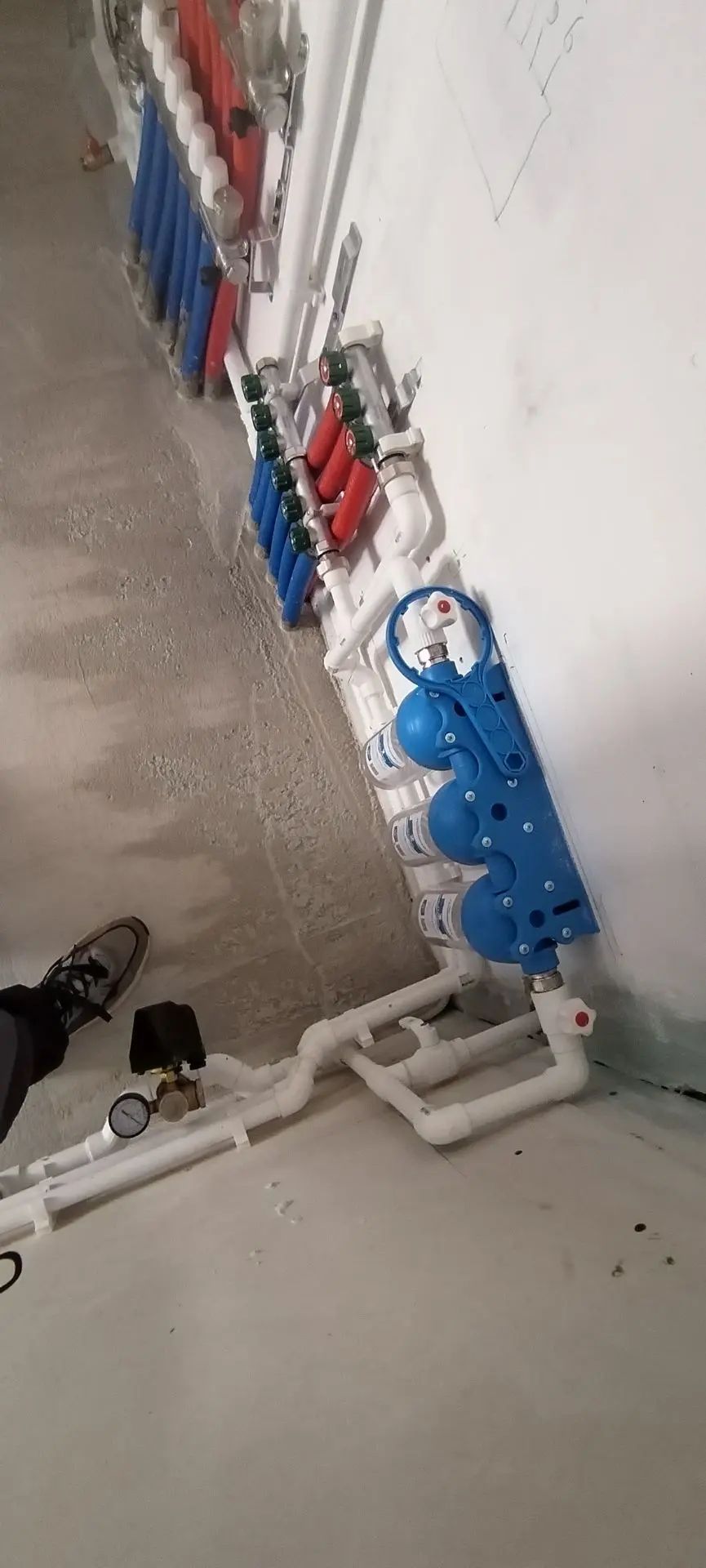

Фильтры, коллекторы и трубы вдоль стены в зоне установки опор лестницы — Выступы фильтров и трассы труб учитываем при выборе положения каркаса и опорных столбов.

Два поворота через площадки: набираем высоту мимо оборудования

Для этого помещения выбрали два поворота через площадки. Такая схема позволила распределить подъём по маршам и вывести конструкцию на нужную высоту, не задевая приборы вдоль стен.

На прямых участках сохраняем одинаковую высоту подъёма и глубину проступи: положение отдельной ступени не подстраиваем под случайный выступ трубы или фильтра. Обход оборудования решаем расположением всей лестницы, её площадок и опор.

Площадки дают место для смены направления движения. Геометрия поворота остаётся понятной при подъёме и спуске, несмотря на сложные условия помещения.

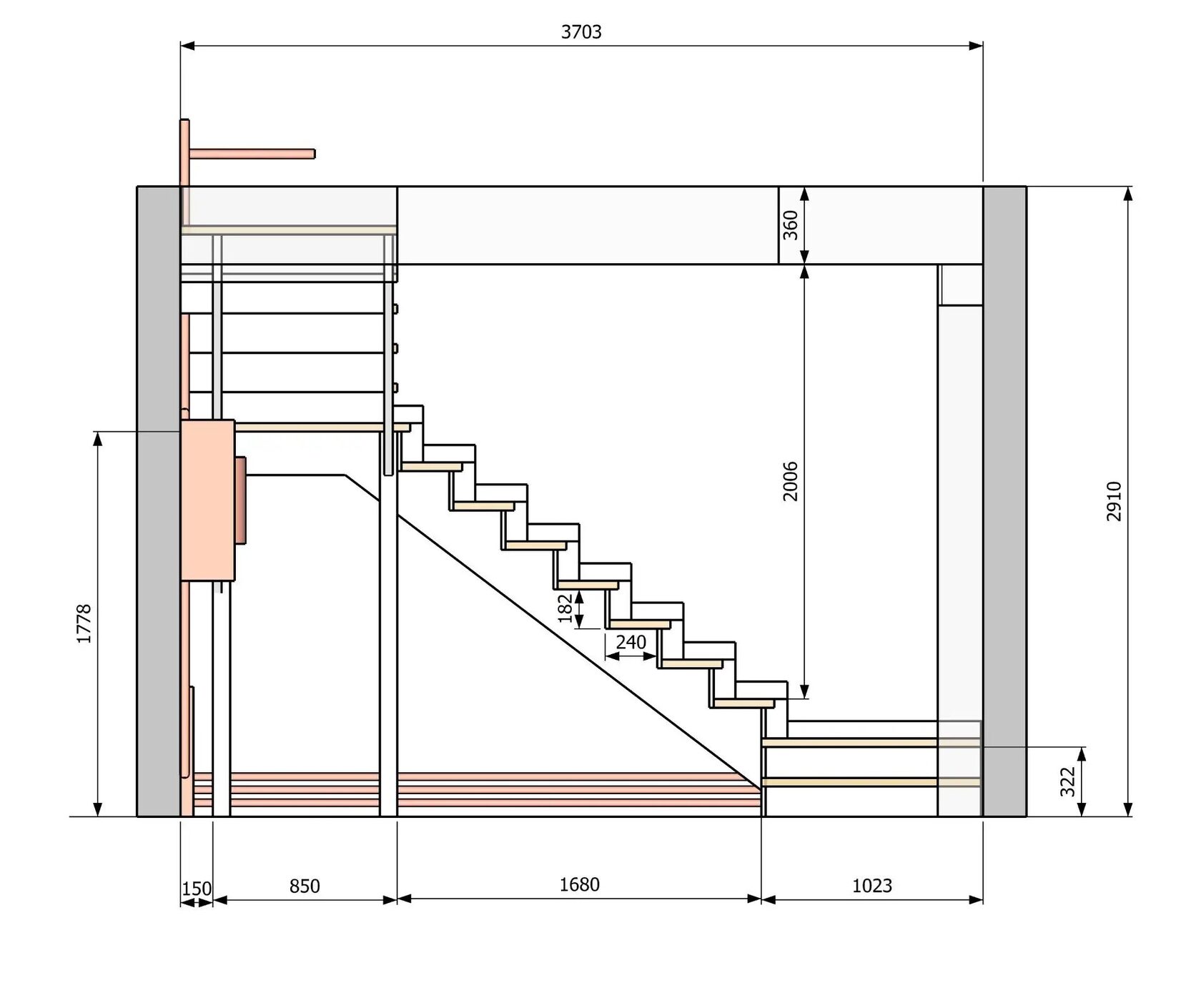

Боковой вид проекта лестницы с расположением ступеней, опор и оборудования — Боковая проекция показывает взаимное положение марша, опор и инженерного оборудования.

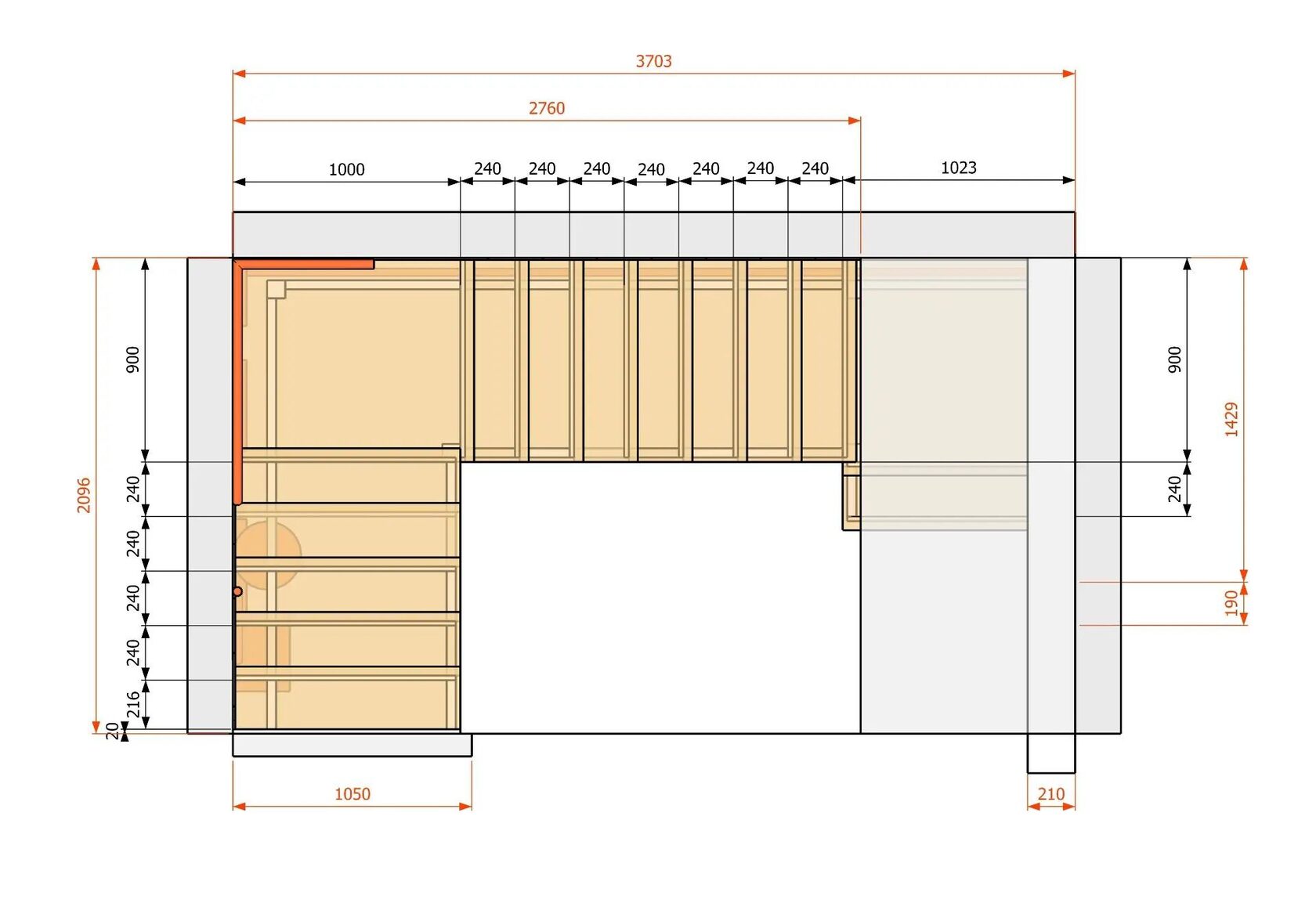

План лестницы со ступенями, двумя поворотами и площадками — План со ступенями: повороты организованы через площадки.

Каркас отодвинули от стен, а ступени довели до стены

В этом проекте весь каркас отступает от стен. Косоуры проходят мимо оборудования, а опорные столбы расположены с учётом трубопроводов. Коммуникации не становятся случайной точкой опирания или препятствием для установки несущих элементов.

Положение опор выбираем вместе со схемой каркаса: перенести столб в свободное место недостаточно, если после этого конструкция теряет необходимую опору.

Ступени при этом доходят до стен вплотную. Отступ несущей части остаётся скрыт под ними. Это позволяет совместить технически необходимое смещение каркаса и аккуратную линию лестницы в интерьере.

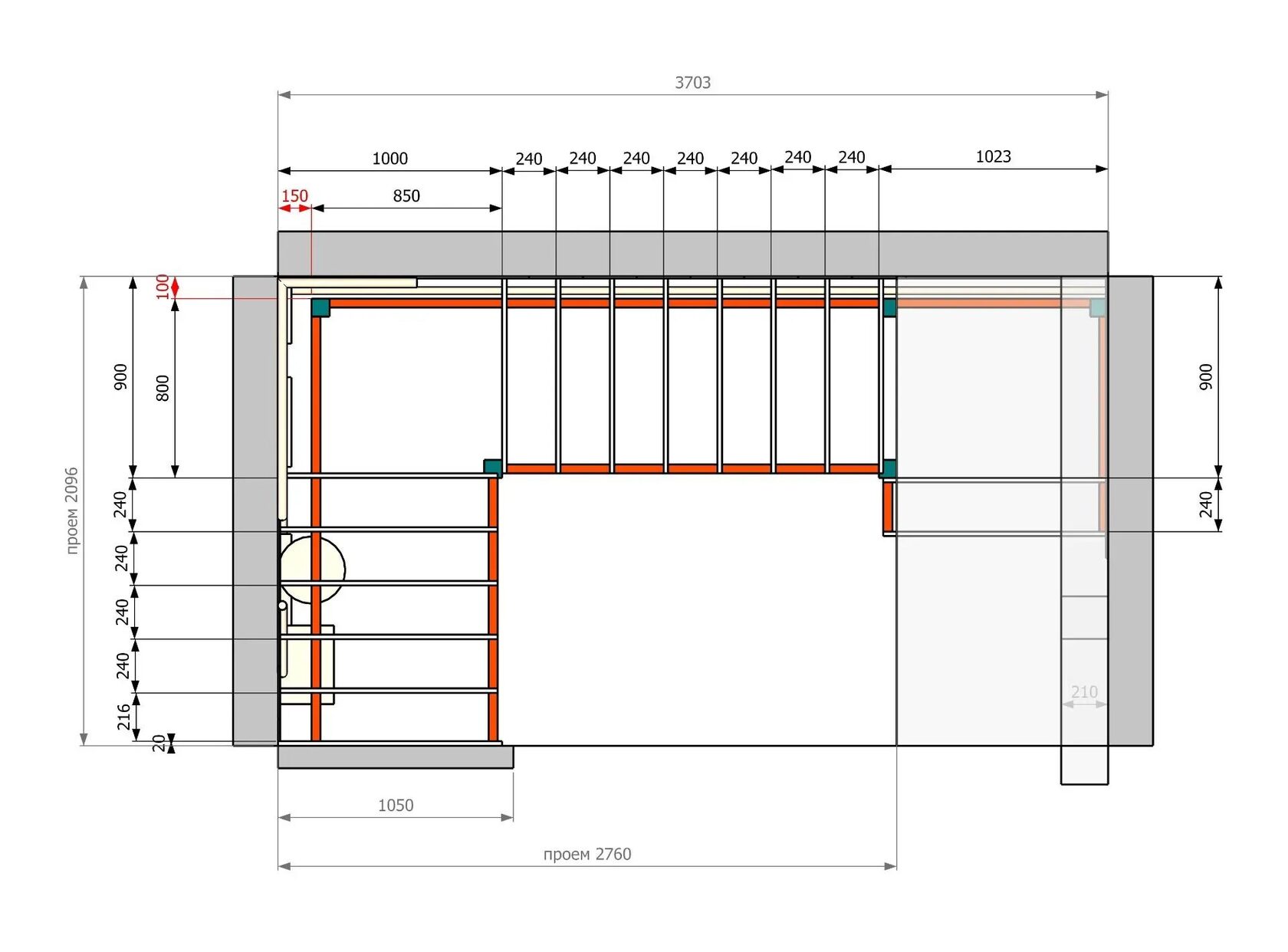

План каркаса лестницы с отступами от стен и трассами труб — План каркаса: несущие элементы и опоры смещены относительно стен и коммуникаций.

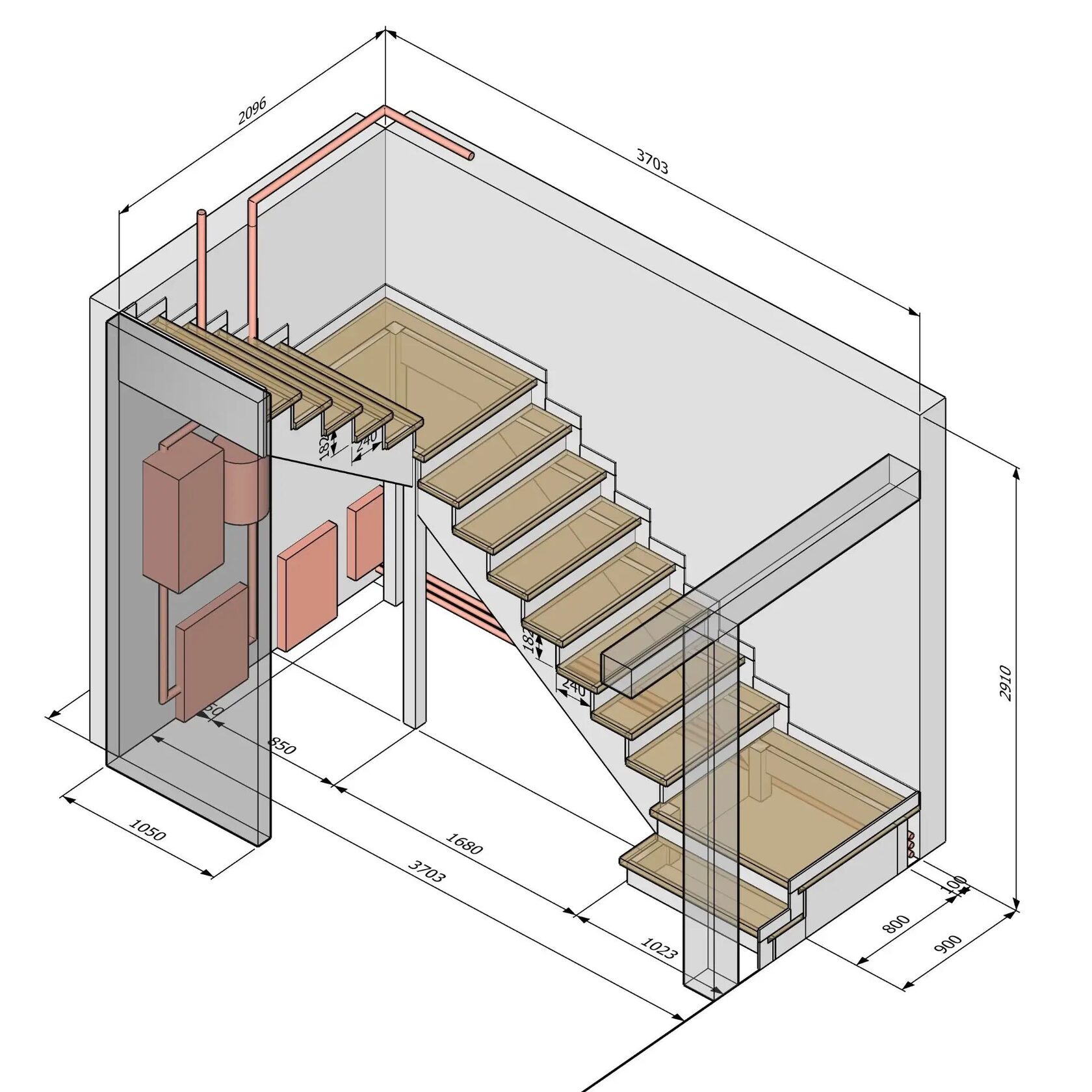

Объёмная схема каркаса лестницы, опор и трубопроводов вдоль стен — Каркас без ступеней. Хорошо видно, как несущая конструкция проходит мимо труб и приборов.

Комплект для самостоятельной сборки: сначала собираем в цехе

Такую лестницу передаём заказчику в комплектации «Комплект». До передачи лестницу собираем на производстве. Сборку фиксируем на фото и видео, чтобы заказчику было проще разобраться в расположении деталей и повторить последовательность на объекте.

Для сложного помещения это особенно полезно: проект учитывает существующие приборы и трубы, а сборка в цехе позволяет проверить взаимное положение деталей комплекта до передачи заказчику.

В этом кейсе показываем исходное помещение, проектные изображения и фотографии контрольной сборки лестницы в цехе. На схемах видно взаимное положение конструкции и коммуникаций, а снимки с производства показывают изготовленный комплект.

Подробнее о формате работ — в статье «Сборка готовой лестницы».

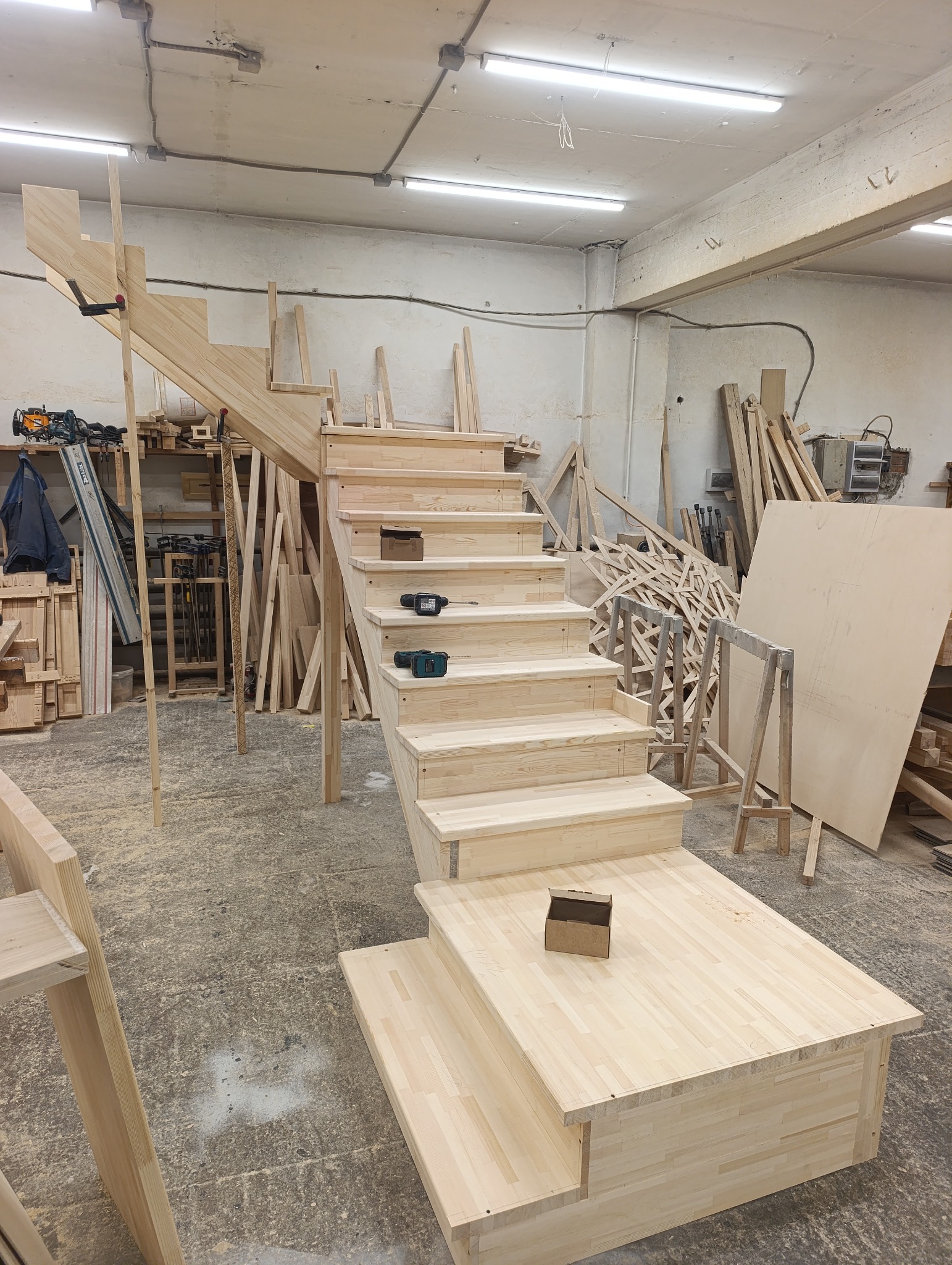

Контрольная сборка комплекта лестницы с двумя поворотами и площадками в цехе — Лестница на контрольной сборке в цехе: проверяем взаимное положение деталей перед передачей комплекта заказчику.

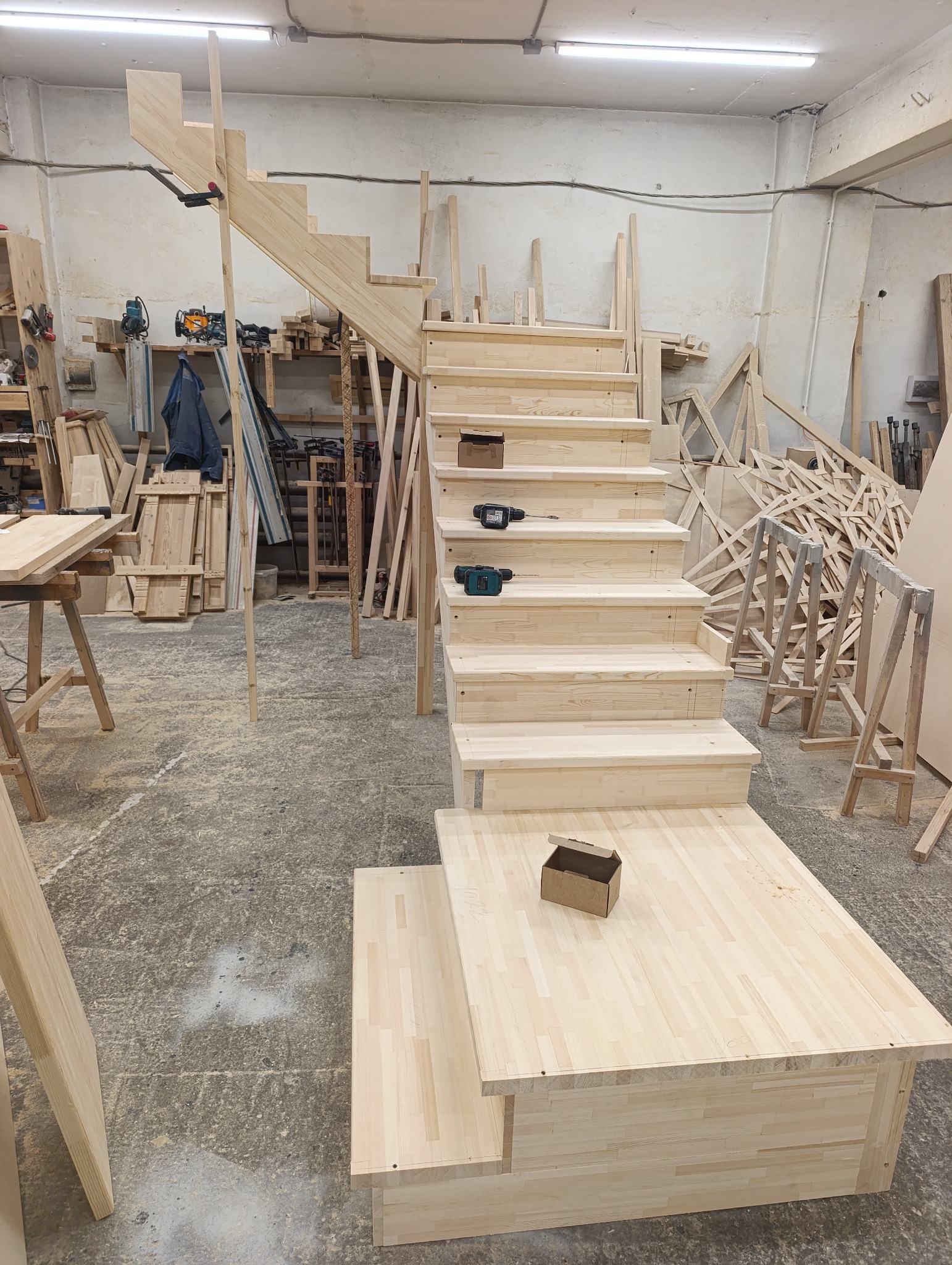

Собранные ступени, подступенки и площадки лестницы на производстве — Второй ракурс сборки. Фотографии и видео помогают заказчику повторить расположение элементов на объекте.

За счёт чего заказчик экономит

Заказчик доверяет проектирование и изготовление опытному производству, а сборку на объекте выполняет самостоятельно или поручает своим мастерам. Экономия складывается за счёт самостоятельной организации монтажа.

При этом комплект изготавливается под конкретное помещение — с его проёмом, трубами и оборудованием. Размер экономии зависит от проекта и состава работ; сравнивать предложения нужно при одинаковой комплектации.

Что удалось решить в проекте

Разместить лестницу с двумя поворотами через площадки.
Сохранить одинаковую геометрию ступеней на маршах.
Провести каркас мимо настенных приборов и труб.
Поставить опоры с учётом трасс коммуникаций.
Скрыть отступ каркаса за счёт ступеней, доходящих до стен.
Предусмотреть формат комплекта со сборкой на производстве и фото- и видеофиксацией.

В сложном помещении проект определяет не только внешний вид лестницы. Он связывает геометрию подъёма, положение несущих элементов и ограничения существующих коммуникаций.
